津上车床5轴大型机
发布时间:2020-08-19 17:08:51点击率:

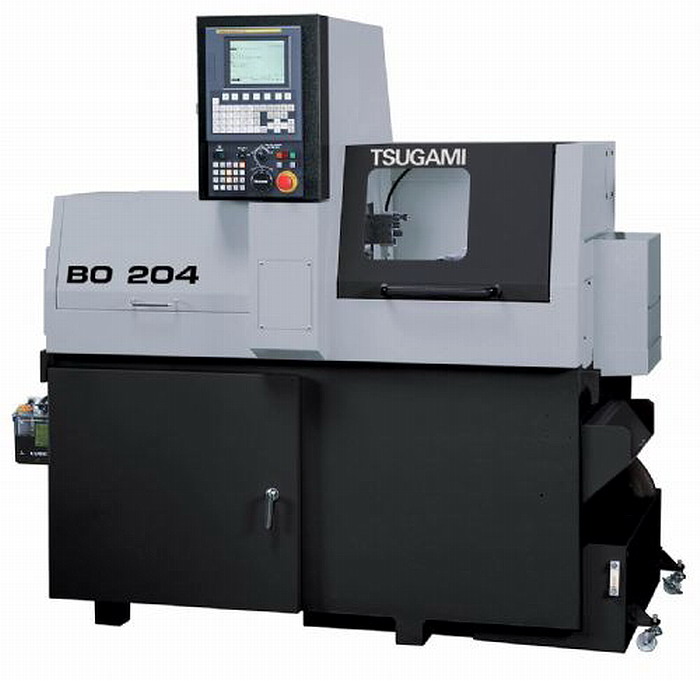

津上CNC精密自动车床 B074-II/B0123-II/B0124-II/B0203-II/B0204-II
● 根据工件、灵活选用高功能、低成本瑞士式3•4轴机(2种机型)
● 2轴、3轴及4轴横向动力头装置配主轴C轴,可进行复合加工(OP.)
● 4轴机背轴采用内置电主轴
|
|
机床参数
|
B074-Ⅱ
|
B0123-Ⅱ
|
B0124-Ⅱ
|
B0203-Ⅱ
|
B0204-Ⅱ
|
大加工直径
|
φ7mm
|
φ12mm
|
φ20mm
|
主轴转速
|
200~15,000min-1
|
200~12,000min-1
|
200~10,000min-1
|
背轴转速
|
200~10,000min-1
|
-
|
200~12,000min-1
|
-
|
200~12,000min-1
|
大刀具数量
|
13~17
|
13~17
|
13~17
|
快速移动
|
32m/min(X轴:24m/min)
|
32m/min(X轴:24m/min)
|
32m/min(X轴:24m/min)
|
主轴电机
|
1.1/1.5kW
|
1.5/2.2kW
|
2.2/3.7kW
|
长×宽×高
|
1,640×1,035×1,700mm
|
1,640×1,035×1,700mm
|
1,640×1,035×1,700mm
|
净重
|
1,700kg
|
1,400kg
|
1,700kg
|
1,400kg
|
1,700kg
|
|
