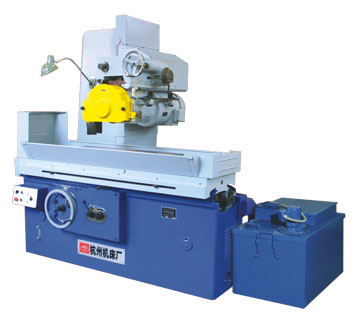

杭州磨床M7132H
立即购买

本机床是在M7130卧轴矩台平面磨床的基础上改进设计而成的，适用于各种机械加工车间和机修车间。


数控高精度平面磨床、数控高精度龙门导轨磨床、数控高精度立式复合磨床、数控高精度成型磨床、直线滚动导轨专用磨床-杭州机床

机床具有下列特点：
        ■ 工作台纵向运动由叶片油泵驱动，运转平稳，噪声小，油池温升低，精度达到卧轴矩台平面磨床国家标准（GB/T4022-1983）
        ■ 可进行槽和凸缘侧面的磨削。
        ■ 磨头横向进给机构，有液压自动进给和手动进给，操作方便。
        ■ 磨头垂直运动有快速升降机构。
        ■ 磨头电动机和油泵电动机均采用Y系列电机，电气贯彻安全国家标准。
        ■ 外形美观，机床留有安装数显装置的位置。
主要规格参数：
型         号
M7132H
工
作
台
工作台面积（宽×长）
mm
320×1000
大磨削尺寸（宽×长×高）
mm
320×1000×400
工作台纵向行程（大）
mm
1100
工作台速度（无级）
m/min
3-27
工作台T型槽  槽数×宽度

3×18
工作台承载量
kg
499
磨


头
砂轮轴中心至工作台距离（大）
mm
575
磨头的大行程
横向（手动或液动）
mm
360
垂直（手动）
mm
400
垂直进给 手动每格
mm
0.01
手动每转
mm
1.00
连续进给速度（无级）测量时纵向运动应停止
m/分
0.5-3
工作台每行程断续进给量（无级变速）
mm
5-25
磨头快速机动速度
mm/分
≥500
砂轮轴转速
rpm
1440
砂轮尺寸（外径×宽×内径）
mm
φ350×40×φ127
电机功率
电机总功率
kw
9
磨头电机功率
kw
5.5
工作精度
加工表面对基面的平行度
mm
300：0.005
表面粗糙度
µm
Ra0.63
机床重量
净重
kg
3500
毛重
kg
4000
外形尺寸（长×宽×高）
mm
2295×1673×2045
包装箱尺寸（长×宽×高）
mm
2800×1830×2450

随机附件：
电磁吸盘 1块 砂轮平衡轴 1付
砂轮修整器（不附金刚石砂轮刀） 1套 退磁器（TC-1） 1只
砂轮卡盘连砂轮 1套 机床调整垫铁 5付
